Stanza di verniciatura europea per autoveicoli diesel con turbofan NM Disc Dia. e filtro di soffitto F5

Applicazione del prodotto

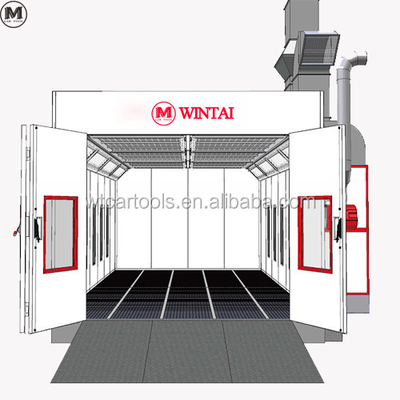

Casella di verniciatura per auto diesel di tipo europeo con turboventilatore

Questa cabina di spruzzo diesel di tipo europeo con turboventilatore è ampiamente utilizzata nell'automotive, mobili e altre industrie.mobili e altri prodotti. Utilizza ventilatori turbo come ventilatori di aspirazione e di scarico, facili da mantenere. Utilizza un filtro a carbonio attivo in modo che l'aria di emissione finale sia più pulita.Utilizza 3 righe di griglie e 2 righe di piastre a scacchiere in modo che l'aria possa essere riciclata più rapidamente.

Caratteristiche principali

1) Wallboard: EPS in stile sandwich (polistirene epispastico) spessore 50 mm. Tabelle colorate di pelle in acciaio spessore 0,476 mm. Pannello di tetto in acciaio galvanizzato.

2) Soto: lamiera di acciaio galvanizzata e costruzione di tubi quadrati di acciaio. 3 file di griglie con filtro per pavimento e 2 file di piastre a scacchi.

3) Porta: 3 pcs di porte d'ingresso di lusso con 0,8 mm di spessore pelle colorata in acciaio. Dimensione: 3000 ((w) x 2600 ((h). 1 pcs di porta di emergenza. finestra di osservazione con telaio in alluminio.

4) Sistema di circolazione dell'aria: ventilatore di aspirazione 1 x 7,5 kW azionamento diretto, ventilatore di scarico 1 x 5,5 kW azionamento diretto.

5)Burnere: Italia RielloRG5S, 260000Kcal/h. Tempo di riscaldamento 4-5min ((20-60 oC).

a 80 oC. Il consumo di carburante è di 5-6 kg/veicolo.

6) Scambiatore di calore: realizzato in acciaio inossidabile, il tasso di scambio termico raggiunge l'85%.

7) Sistema di illuminazione: la luce del soffitto dispone di 32 lampadine a LED da 16 W. La luce laterale dispone di 16 lampadine a LED da 16 W.1200 Lux.

8) Purificazione dell'aria: struttura di doppio filtraggio. Il filtro primario è costituito da sacchetti di filtro non tessuti con modello M. Può catturare granuli di dimensioni superiori a 10 μm. Il filtro del soffitto cattura granuli di dimensioni superiori a 5 μm.La pulizia dell'aria nell'ambiente di lavoro può raggiungere il 98%.

9) Sistema di controllo dell'inquinamento: configurazione speciale con sistema di filtraggio a tasca di carbonio attivo a modello M.

Modello Dimensione esterna (m) Dimensione interna (m) Flusso d'aria (m3/h) Velocità dell'aria (m/s) Potenza (kw) Veicolo adatto

WW0900 7x5.45x3.35 6.9x3.9x2.65 25000 0.3-0.5 15 Berlina Jeep
